Herramientas y muelles
Las herramientas y las porta-herramientas son indispensables en muchos entornos de reparación donde existen tipos de sellado muy especial. Sin los equipos adecuados muchas funciones no podrán ejecutarse adecuadamente suponiendo una gran cantidad de pérdida material y de tiempo. Además de las herramientas estándar, Seauto ofrece una gran variedad de herramientas especiales a elección para cada aplicación, que se adaptan de manera universal.

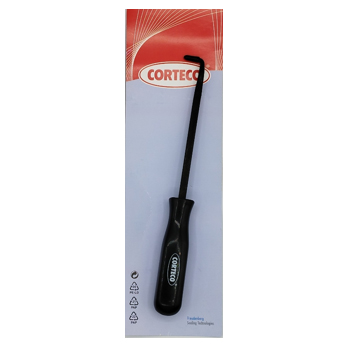

1 SEAL HOOK se utiliza para montar y desmontar juntas de estanqueidad y juntas tóricas.
Se compone de 8 piezas por juego con diferentes cabezas de gancho. Elija el apropiado dependiendo de los diferentes perfiles de las juntas.
2 SEAL CLASPER está diseñado para la instalación de juntas de pistón de PTFE. Puede sujetar las juntas dentro de su alojamiento con un rango de medidas, de 50 mm hasta 360 mm de diámetro exterior. La correa de acero inoxidable es ajustable según la dimensión de las juntas, y el protector triangular HPU evita que la junta se dañe en el proceso de prensado.
Instrucciones de uso:
1. Tire del cinturón a una longitud adecuada en el lado derecho.
2. Tire hacia arriba de la perilla y luego gírela en el sentido de las agujas del reloj hasta que la correa pueda sujetar la junta.
3. Estire las asas y siga apretando durante al menos 5 segundos.
*Aviso: utilícelo en combinación con Seal Stretcher
3 El conjunto SEALTOOL contiene herramientas para la instalación, desmontaje y
medición de juntas.
Se compone de las siguientes herramientas:
1. Seal Hook II, 8PCS
2. Ultrasharp 4.0, 1PC
3. Cuchilla para Ultrasharp 4.0, 1CAJA (10PCS por caja)
4. Seal Twistor (S, M, L, XL). 4PCS
5. Seal Digger, 1SET
6. Pistón Seal Constrictor, 1SET
7. OR Recogniser, 1PC
8. Calibrador de profundidad y ancho, 1PC (sin batería)
9. Cinta de perforación 50-300mm, 1 PC
4 El CALIBRADOR DE GUÍAS PARA PISTÓN Y VÁSTAGO, se utiliza para medir y cortar el diámetro de la guía.
Instrucciones de uso:
1. Coloque la guía en un escalón apropiado del calibrador, alinéelo con la línea negra y marque la parte adicional.
2. Corte la guía en la posición marcada con una tijera (por ejemplo, Ultrasharp).
3. Vuelva a colocar la guía en el mismo escalón para verificarlo dos veces.
5 La herramienta para soldar hilo tórico se utiliza para empalmar el hilo tórico o la correa la correa de PU, trabajando en un diámetro de sección transversal de 2.5 mm a 20 mm.
Instrucciones de uso:
1. Fije los dos extremos de la correa ORC o PU en la empalmadora, agregue pegamento especial en los cortes, para PU, use un calentador (normalmente, a 200 grados);
2. Gire las tuercas de los dos lados para alinear los dos cortes.
3. Deje reposar de 3 a 5 minutos.
6 SEAL STRETCHER ayuda a instalar juntas de pistón de PTFE al expandir los diámetros
de las juntas.
Ø interior aplicable: de 35-250 mm
Altura máxima: 7.5 mm
Instrucciones de uso:
1. Caliente la junta de PTFE en el horno a 120C° durante 2 a 3 minutos.
2. Coloque la junta en un escalón adecuado, luego presione el mango para estirar.
*Aviso: utilícelo en combinación con Seal Claper
7. SEAL TWISTOR puede reducir la posibilidad de dañar las juntas. Las fallas de instalación son causadas principalmente por una mala instalación debido a diseños de ranuras complicados. SEAUTO ofrece una serie de herramientas para completar el trabajo de manera confiable.
Seal Twistor convierte la junta en una forma omega sin ángulo agudo (no apto para materiales frágiles), haciendo que el tamaño de la junta sea más pequeño que el diámetro del alojamiento. La junta puede cruzar los chaflanes afilados de forma segura y luego se instala en la ranura.
Instrucciones del producto:
1. Coloque los brazos de TWISTOR en posición paralela.
2. Coloque la junta y luego presione los mangos hasta que ambos se unan.
3. Gire la junta con la mano hasta conseguir la forma omega.
Disponible en diferentes tamaños: S, M, L y XL.
SEAL TWISTOR es una herramienta que ayuda a reducir la posibilidad de dañar las juntas. Convierte la junta en forma de omega para que el tamaño de ésta sea más pequeño que el diámetro del alojamiento. La junta atraviesa los chaflanes afilados de forma segura y luego se instala en la ranura.
Cada conjunto contiene cuatro tamaños diferentes: Cuatro tamaños diferentes en un conjunto:
S (2 2 ~30 mm)
M (30~50 mm)
L (50~70 mm)
XL (70~165 mm)
Instrucciones de uso:
1. Coloque los brazos de TWISTOR en posición paralela.
2. Coloque la junta y luego presione los mangos hasta que ambos se unan.
3. Gire la junta con la mano hasta conseguir la forma omega.
4. Suelte un mango y luego gírelo suavemente.
5. Retire Twistor de la glándula suavemente.
