Juntas de vástago hidráulicas Trelleborg
Juntas de vástago hidráulicas
Juntas para estanqueidad de fluidos en cilindros hidráulicos
Trelleborg ofrece una amplia gama de juntas hidráulicas de vástago que proporcionan la máxima protección contra la entrada de fluidos. Esto incluye juntas tóricas energizadas de politetrafluoroetileno (PTFE), juntas en U de poliuretano (PU) y muchas más. Sus diseños patentados de juntas de vástago cumplen los requisitos de los usuarios en cuanto a baja fricción, forma compacta e instalación sencilla.

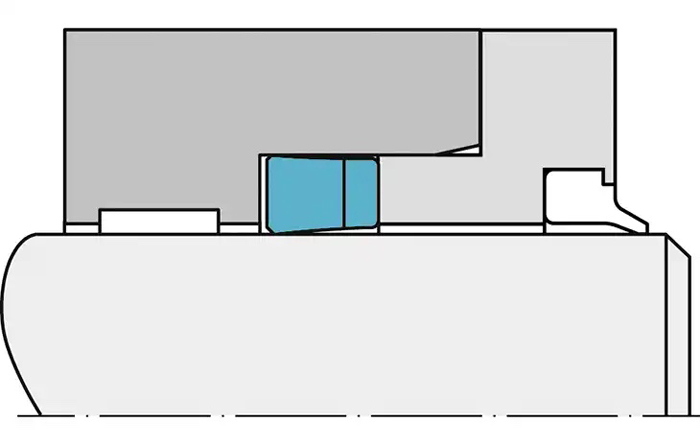

POLYPAC® Balsele | Juntas de vástago hidráulica | Trelleborg
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 10 – 1,200 mm | 40 MPa | -30°C +130°C | 0.5 m/s |
| 0.394 – 47 in | 5800 psi | -20°F +270°F | 1.6 ft/s |
POLYPAC® Selemaster SM | Juntas de vástago hidráulico | Trelleborg
Junta de vástago compacta diseñada para ranuras VEEPAC y aplicaciones de alta presión. El elemento de estanquidad de elastómero multilabio está soportado por un respaldo reforzado con fibra con un anillo de apoyo integrado.
Características: De efecto alternativo y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 6 – 140 mm | 50 MPa | -35°C +110°C | 0.5 m/s |
| 0.375 – 8 in | 7250 psi | -30°F +230°F | 1.6 ft/s |
POLYPAC® VEEPAC | Juntas de vástago hidráulica | Trelleborg
VEEPAC es un conjunto de anillos de estanquidad tipo chevron, reforzados con tejido, altamente resistentes al desgaste, con un anillo de soporte y un anillo activador de presión. Las juntas VEEPAC están diseñadas con labios radiales precargados para proporcionar buenos resultados de estanquidad. Son muy robustas, insensibles al acabado de la superficie de estanquidad y ajustables dimensionalmente. Son especialmente adecuadas para aplicaciones en las que existe riesgo de daños y contaminación. Para buscar artículos disponibles, utilice el Catálogo electrónico: E-Catalog métrico
Características: Alternativo y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 10- 700 mm | 40 MPa | -30°C +200°C | 0.5 m/s |
| 0.394 – 28 in | 5800 psi | -20°F +390°F | 1.6 ft/s |
Turcon® AQ Seal® 5 con junta Bean Seal | Juntas de vástago hidráulico | Trelleborg
Una evolución de la junta Turcon®AQ Seal®estándar de doble efecto con una junta Bean Seal de poliuretano en la cara de estanquidad dinámica. Está energizada por dos juntas tóricas para mejorar el comportamiento de estanquidad.
Características: Doble efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 32 – 2,200 mm | 60 MPa | -45°C +110°C | 3 m/s |
| 1.275 – 87 in | 8700 psi | -50°F +230°F | 10 ft/s |
Turcon® AQ Seal® con junta Bean Seal | Juntas de vástago hidráulico | Trelleborg
Junta tórica energizada de doble efecto desarrollada para la estanquidad entre dos medios como el líquido y el gas. Incorpora una junta Bean Seal de poliuretano de contacto reducido insertada en la cara de estanquidad dinámica. Se instala en ranuras según la norma ISO 7425.
Características: Doble efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 18 – 2,200 mm | 50 MPa | -45°C +110°C | 2 m/s |
| 0.725 – 87 in | 7250 psi | -50°F +230°F | 6.5 ft/s |
Turcon® Double Delta® | Juntas de vástago hidráulicas | Trelleborg
Turcon®Double Delta® es un elemento de estanquidad de doble efecto accionado por una junta tórica de elastómero. La junta Turcon®Double Delta®puede montarse en ranuras de juntas tóricas existentes (norma estadounidense AS 568 A, MIL-P-5514) y presenta buenas propiedades de fricción, arranque sin efecto stick-slip y excelente funcionamiento en seco. Turcon®Double Delta®se utiliza en hidráulica industrial ligera y media.
Características: Doble efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 2 – 1,000 mm | 35 MPa | -45°C +200°C | 15 m/s |
| 0.080 – 39 in | 5000 psi | -50°F +390°F | 50 ft/s |
Turcon® Glyd Ring® | Juntas de vástago hidráulico | Trelleborg
Turcon® Glyd Ring® es una junta de vástago energizado de doble efecto para aplicaciones dinámicas. Proporciona baja fricción sin stickslip, mínima fuerza de arranque y alta resistencia al desgaste. Se instala en ranuras conforme a la norma ISO 7425.
Características: Doble efecto y alternativo
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 3 – 2,600 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.118 – 102 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Glyd Ring® T | Juntas de vástago hidráulico | Trelleborg
Un nuevo desarrollo de Turcon® Glyd Ring® T proporciona un mejor control de fugas y una mayor resistencia a la extrusión. Se trata de una junta tórica de vástago energizado de doble efecto para aplicaciones dinámicas que puede instalarse en ranuras según la norma ISO 7425. Ofrece baja fricción sin efecto stick-slip, mínima fuerza de arranque y alta resistencia al desgaste.
Características: Doble efecto y alternativo
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 3 -2,600 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.118 – 102 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Stepseal® 2A | Juntas de vástago hidráulico | Trelleborg
Turcon®Stepseal®2A tiene todas las excelentes características de rendimiento de Turcon®Stepseal®2K con características de diseño adicionales para proteger contra la inclinación como resultado de la contrapresión.
Características: Alternativa y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 18 – 2,600 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.709 – 102.4 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Stepseal® 2K | Juntas de vástago hidráulico | Trelleborg
Turcon® Stepseal® 2K es una junta de vástago activada por una junta tórica de simple efecto para aplicaciones dinámicas que puede instalarse en ranuras cerradas, incluidas las que cumplen la norma ISO 7425. Ofrece alta eficacia de estanquidad, baja fricción sin efecto stick-slip, mínima fuerza de arranque y alta resistencia al desgaste. Las características óptimas de estanquidad se consiguen instalando en tándem Turcon® Stepseal® o Rimseal junto con un rascador de doble efecto. Disponible en materiales Turcon® o Zurcon®.
Características: Alternativa y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 8 – 2,700 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.315 – 105 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Stepseal® V | Juntas de vástago hidráulico | Trelleborg
Junta de vástago de simple efecto, activada por junta tórica, con canal de alivio de presión hidrostática para aplicaciones dinámicas. Evita el atrapamiento de presio n entre las juntas en todas las condiciones de servicio. Instalada en ranuras cerradas, incluidas las que cumplen la norma ISO 7425, Turcon® Stepseal® V ofrece una elevada eficacia de estanquidad. También ofrece baja fricción sin efecto «stick-slip», mínima fuerza de arranque y alta resistencia al desgaste. Turcon® Stepseal® V se utiliza preferentemente junto con una junta secundaria de la gama de juntas de vástago Turcon® y Zurcon® , junto con un Excluder® o rascador de doble efecto.
Características: Alternativa y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 3 – 2,600 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.120 – 102 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Stepseal® V LM Gestión de la lubricación | Juntas de vástago hidráulicas | Trelleborg
Junta de vástago de simple efecto activada por junta tórica con alivio de presión hidrostática y gestión de la lubricación. La gestión de la lubricación reduce la fricción y mejora la protección del vástago y las juntas. Turcon®Stepseal®V LM proporciona una eficacia de estanquidad equilibrada con baja friccio La junta se utiliza preferentemente junto con una junta de vástago Turcon®o Zurcon® como elemento secundario.
Características: Alternativa y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 12 – 2,600 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.500 – 102 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® Variseal® M2 | Juntas de vástago hidráulicas | Trelleborg
A Elemento de estanquidad de simple efecto formado por un aro Turcon® en forma de U y un muelle metálico activador. Ofrece baja fricción sin efecto stick-slip, mínima fuerza de arranque y alta resistencia al desgaste. Resistente a la mayor parte de los líquidos y productos químicos, tiene una vida útil ilimitada.
Características: Helicoidal, oscilante, alternativo, rotativo y de simple efecto.
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 3 – 3,300 mm | S:40 D:20 MPa | -70°C +300°C | L: 15 R/O/H: 1.3 m/s |
| 0.118 – 130 in | S:5,800 D:2,900 psi | -95°F +570°F | L: 50 R/O/H: 4.2 ft/s |
Turcon® Variseal® W2 | Juntas de vástago hidráulicas | Trelleborg
Turcon® Variseal® W2 es una junta de vástago de simple efecto activada por un muelle SlantCoil® especial. La ventaja de la junta Variseal® W2 radica en su baja friccio’ n y en su fuerza de precarga relativamente constante en una gama de deformacio’ n relativamente amplia. La junta se utiliza cuando la fricción debe mantenerse dentro de una zona de tolerancia estrecha, por ejemplo en presostatos.
Características: Helicoidal, oscilante, alternativo, rotativo y de simple efecto.
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 3 – 3,300 mm | S:40 D:20 MPa | -70°C +300°C | L: 15 R/O/H: 1.3 m/s |
| 0.118 – 130 in | S:5,800 D:2,900 psi | -95°F +570°F | L: 50 R/O/H: 4.2 ft/s |
Turcon® VL Seal® | Juntas de vástago hidráulico | Trelleborg
Junta Turcon® de efecto simple en forma de L con un activador de elastómero para aplicaciones dinámicas. El diseño proporciona baja fricción, sin efecto stick-slip, alta resistencia al desgaste y cuenta con el efecto de retrobombeo Turcon® Stepseal®. Disponible en materiales Turcon® y Zurcon®. Se instala en ranura de junta tórica estándar.
Características: Oscilante, alternativo, rotativo y de simple efecto.
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 6 – 2,600 mm | 60 MPa | -45°C +200°C | 15 m/s |
| 0.236 – 102 in | 8700 psi | -50°F +390°F | 50 ft/s |
Turcon® V-Stack (Junta Chevron) | Juntas de vástago hidráulico | Trelleborg
Turcon®V-Stack es una junta de labio multielemento que proporciona una elevada eficacia de estanquidad gracias a la combinación de elementos de estanquidad.
Características: Doble efecto, helicoidal, oscilante, alternativo, rotativo, simple efecto y estático.
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 18-2,700 mm | 140 MPa | -45°C +260°C | 2 m/s |
| 0.709 – 106.3 in | 20000 psi | -50°F +500°F | 6.5 ft/s |
Zurcon® Buffer Seal LM | Juntas de vástago hidráulico | Trelleborg
En aplicaciones pesadas, un solo elemento de estanquidad no puede garantizar un funcionamiento sin fugas y una buena vida útil; por ello, se colocan en serie «juntas de sistema» especialmente desarrolladas, formando una «configuración en tándem». La junta Zurcon® Buffer de efecto simple está diseñada como junta primaria de vástago para servicio pesado. El diseño del producto incorpora una combinación de un anillo de estanquidad de Zurcon® junto con un anillo de apoyo.
Características: Alternativa y de simple efecto

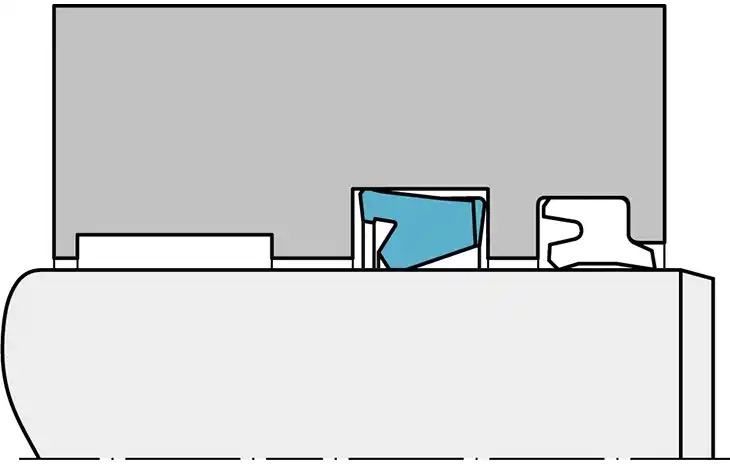

| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 40 – 140 mm | 40 MPa | -35°C +110°C | 1 m/s |
| 2 – 8 in | 5800 psi | -30°F +230°F | 3.2 ft/s |
Zurcon® L-Cup® | Juntas de vástago hidráulicas | Trelleborg
La junta de vástago de simple efecto Zurcon® L-Cup® es una alternativa a la U-Cup. Es un sistema de estanquidad altamente eficaz que ofrece un rendimiento de estanquidad optimizado y una mayor vida de servicio. Con unas propiedades de fricción excepcionalmente bajas, tiene una elevada resistencia al desgaste, capacidad de bombeo de retorno junto con una elevada estanquidad estática y dinámica.
Características: Alternativa y de simple efecto

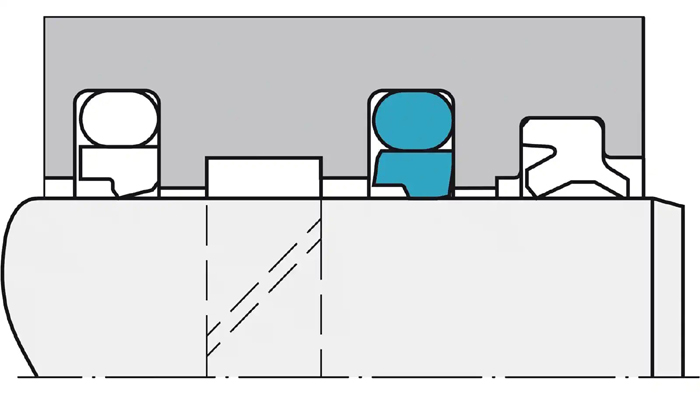

| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 8 – 270 mm | 40 MPa | -35°C +110°C | 0.5 m/s |
| 0.315 – 10.5 in | 5800 psi | -30°F +230°F | 1.6 ft/s |
Zurcon® Rimseal | Juntas de vástago hidráulicas | Trelleborg
Zurcon® Rimseal es una junta de vástago de simple efecto energizada por una junta tórica de elastómero y tiene una elevada estanquidad estática y dinámica. Los espacios de montaje son idénticos a los utilizados para la junta Turcon® Stepseal® 2K, lo que convierte a la junta Zurcon® Rimseal en un elemento secundario ideal del sistema. Los principales campos de aplicación son juntas de vástago con sistemas de estanquidad redundantes y rascadores dobles en hidráulica móvil, máquinas-herramienta, máquinas de moldeo por inyección y en la construcción de maquinaria en general.
Características: Alternativa y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 8 – 2,200 mm | 60 MPa | -45°C +110°C | 5 m/s |
| 0.315 – 87 in | 8700 psi | -50°F +230°F | 16 ft/s |
Zurcon® Rimseal IM | Juntas de vástago hidráulico | Trelleborg
Junta de vástago de simple efecto activada por junta tórica con alivio de presión hidrostática y gestión de la lubricación. La gestión de la lubricación reduce la fricción y mejora la protección de la tornillería y las juntas. Turcon®Stepseal®V LM proporciona una eficacia de estanquidad equilibrada con baja friccio La junta se utiliza preferentemente
Características: Alternativa y de simple efecto
| Ø – Gama | Rango de presión | Rango de presión | Velocidad |
|---|---|---|---|
| 8 – 999.9 mm | 60 MPa | -30°C +110°C | 5 m/s |
| 0.315 – 39 in | 8700 psi | -22°F +230°F | 16 ft/s |
